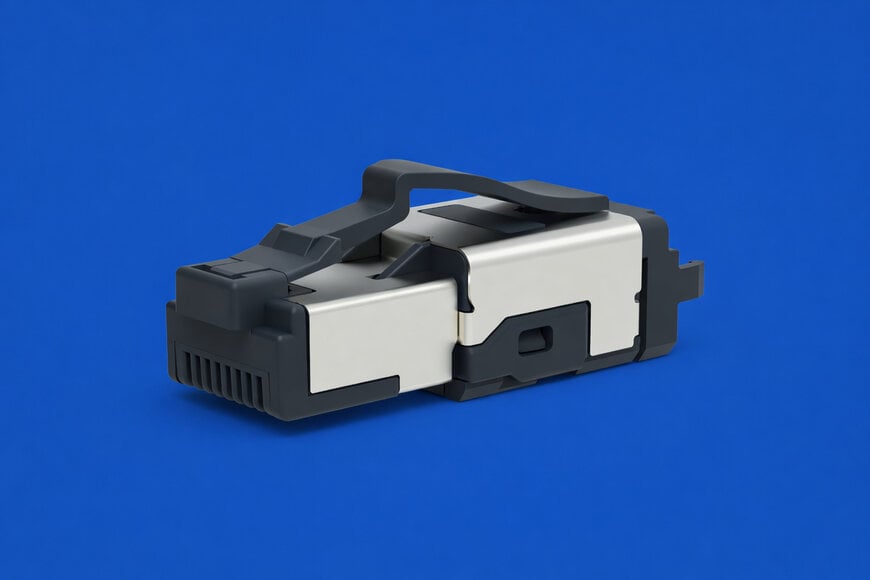

Ultrakurzer RJ45-Steckverbinder für dichte Installationen

Der neue field plug ultra short ist ein feldkonfektionierbarer RJ45-Steckverbinder mit IDC-Anschlusstechnik, der speziell für Anwendungen mit stark begrenztem Bauraum entwickelt wurde. Die kurze Bauform ermöglicht eine bündige Installation in industriellen Anlagen und in der Gebäudetechnik, ohne Abstriche bei Datenrate oder Leistungsübertragung.

Vorstellung auf der light+building 2026
Metz Connect präsentierte den Steckverbinder erstmals auf der light+building in Frankfurt am Main, die vom 8. bis 13. März stattfand. Der Messeauftritt befand sich in Halle 11.0, Stand C55. Die Messe gilt als zentrale Plattform für vernetzte Gebäudeinfrastruktur, Elektrotechnik und industrielle Anwendungen.

Technische Einordnung und Leistungsdaten
Der field plug ultra short zählt zu den kürzesten RJ45-Steckverbindern mit IDC-Anschlusstechnik am Markt. Trotz der kompakten Abmessungen erfüllt er die relevanten Normen der strukturierten Verkabelung. Unterstützt werden Datenübertragungsraten bis 10 Gbit/s gemäß IEEE 802.3an. Zusätzlich ist Remote Powering bis 90 W möglich, realisiert über 4PPoE nach IEEE 802.3bt. Damit eignet sich der Steckverbinder sowohl für klassische Datenkommunikation als auch für Anwendungen, bei denen Stromversorgung und Daten über ein gemeinsames Ethernet-Kabel erfolgen.

Die zentrische Steckerführung trägt zur mechanischen Stabilität bei und reduziert den Platzbedarf gegenüber herkömmlichen RJ45-Steckern mit Crimptechnik. Als feldkonfektionierbare Lösung ist der Steckverbinder für flexible Installationen in der industriellen Verkabelung und im digitalen Gebäudenetz ausgelegt.

Installation ohne Spezialwerkzeug
Die integrierte IDC-Technik mit Schneidklemmen ermöglicht den Anschluss vor Ort ohne zusätzliches Spezialwerkzeug. Unterstützt werden zwei- bis vierpaarige Datenleitungen mit Massivleitern nach AWG 26/1 bis 22/1 sowie Litzenleiter nach AWG 26/7 bis 22/7. Diese Bandbreite erlaubt den Einsatz in unterschiedlichen Segmenten der Industrie- und Gebäudetechnik und vereinfacht die Integration in bestehende Kabelinfrastrukturen.

Typische Anwendungen und Nutzen
Durch die geringe Einbautiefe eignet sich der Steckverbinder für IP-Kameras in kompakten Gehäusen, für WLAN-Access-Points bei platzsparender Decken- oder Wandmontage sowie für hochverdichtete Installationen in Schaltschränken. In industriellen Maschinenräumen unterstützt die Bauform eine strukturierte Verkabelung auch bei begrenztem Raumangebot. In Smart-Building-Umgebungen lässt sich der Steckverbinder unauffällig in die Gebäudeinfrastruktur integrieren und unterstützt damit skalierbare Netzwerkarchitekturen innerhalb einer digitalen Supply Chain.

www.metz-connect.com
