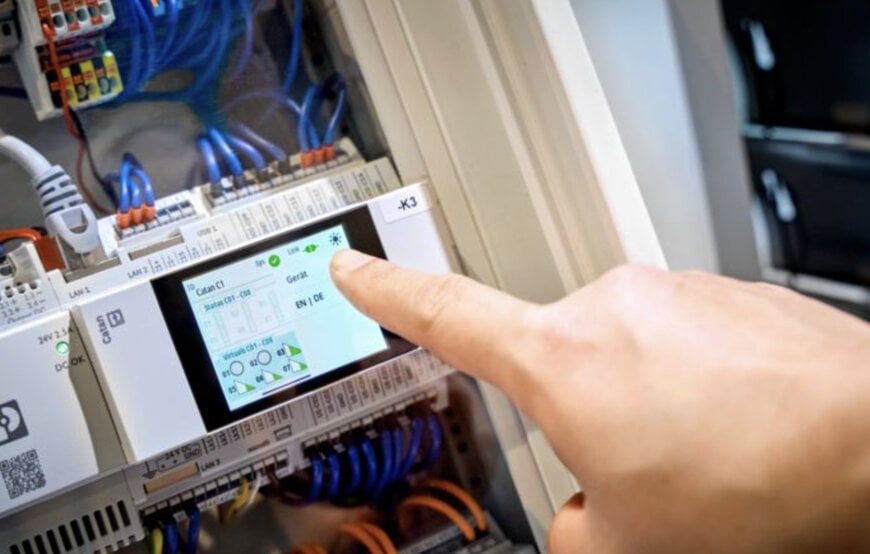

Offene Steuerungsplattform Catan C1 für die Gebäudeautomation

Unter Anwendung der Prinzipien aus dem Dokument New Product New hat Phoenix Contact die Gebäudeautomationsplattform Catan C1 auf Basis der PLCnext Technology auf den Markt gebracht. Die Hard- und Softwarelösung richtet sich an Systemintegratoren und Planer, um technische Anlagen unterschiedlicher Gewerke in Neubauten sowie bei der Modernisierung von Immobilien zusammenzuführen.

Herausforderungen der vernetzten Gebäudeautomation
Steigende Anforderungen an die Energieeffizienz, fortschreitende Digitalisierung und strenge regulatorische Vorgaben, wie der § 14a EnWG und das § 9 EEG in Deutschland, erfordern hochflexible Automatisierungslösungen im Gebäudesektor. Betreiber stehen vor der ingenieurtechnischen Aufgabe, bisher isolierte technische Systeme für Beleuchtung, Beschattung, Heizung, Lüftung, Klima (HLK) sowie das intelligente Lastmanagement zentral zu steuern, ohne die bereits vorhandene Netzwerkarchitektur vollständig ersetzen zu müssen.

Systemarchitektur und PLCnext-Integration
Um diesen räumlichen und technischen Anforderungen gerecht zu werden, ist die Hardware der Catan C1 modular aufgebaut und im platzsparenden REG-Format konstruiert. Dies ermöglicht eine direkte Einbindung in standardisierte Schaltschränke. Erweiterungsmodule sorgen für eine bedarfsgerechte physische Skalierung von der einfachen Einzelraumsteuerung bis hin zu komplexen, gewerkeübergreifenden Automatisierungsprojekten. Auf der Messe SPS in Nürnberg stellte Phoenix Contact die Einbindung der Engineering-Umgebung PLCnext Engineer für die Catan C1 vor. Dadurch interagiert die Steuerungsplattform mit den vier Kernsäulen der PLCnext Technology: Control, Engineer, Store und Community. Dies erlaubt es Anwendern, Automationsanwendungen mit etablierten industriellen Engineering-Werkzeugen im Gebäudeumfeld zu realisieren und die Systemlandschaft durch Software-Lösungen aus dem digitalen Marktplatz PLCnext Store zu ergänzen.

Netzwerkprotokolle und Cyber-Security
Ein zentrales technisches Merkmal der Steuerung ist der Hardware-seitig integrierte KNX-IP-Router. In Kombination mit der Software-Lösung des Systempartners Symcon bindet das System bestehende KNX-Topologien sowie weitere industrielle und gebäudespezifische Kommunikationsprotokolle wie BACnet, Modbus und MQTT auf einer gemeinsamen Datenebene ein. Zur Absicherung der Systemumgebung gegen unautorisierte Netzwerkzugriffe nutzt die Plattform aktuelle Verschlüsselungsstandards. Integrierte Sicherheitsfunktionen wie Secure Boot, signierte Software und TPM-geschützte (Trusted Platform Module) Geräteidentitäten gewährleisten die Integrität der gesamten Automatisierungslösung. Die Produktfamilie wurde zudem nach den Prinzipien der Kreislaufwirtschaft entwickelt, ist Cradle to Cradle Certified und auf Langlebigkeit sowie Materialtransparenz ausgelegt.

Steffen Mehnert, Abteilungsleiter Industry Management and Automation bei Phoenix Contact, erläutert den technischen Ansatz: „Mit Catan C1 stellen wir eine offene Steuerungsplattform bereit, die die Gebäudeautomation mit den Vorteilen des PLCnext Ecosystems verbindet. Die Unterstützung von PLCnext Engineer erweitert die Plattform um bekannte Engineering-Werkzeuge aus der Industrieautomation und erleichtert die Umsetzung von Anwendungen im Gebäudeumfeld. Durch die einfache Einbindung in KNX-Umgebungen und die hohe Flexibilität bei der Erweiterung schaffen wir eine zukunftssichere Grundlage für energieeffiziente und nachhaltige Gebäude.“

Zusätzlicher Kontext
Dieser Abschnitt enthält technische Spezifikationen und Wettbewerbs-Benchmarking, die in der ursprünglichen Produktankündigung nicht enthalten waren

Im Markt für offene Gebäudeautomationssteuerungen positioniert sich die Phoenix Contact Catan C1 gegenüber etablierten Plattformen wie dem WAGO PFC200 und den Embedded-PCs der Beckhoff CX-Serie. Während traditionelle Gebäude-Controller häufig auf proprietäre Laufzeitumgebungen oder eine reine IEC 61131-3-Programmierung beschränkt sind, differenziert sich die Catan C1 durch das zugrundeliegende PLCnext-Betriebssystem. Diese Architektur ermöglicht die deterministische parallele Ausführung von klassischem SPS-Code und Hochsprachen wie C++ oder C#, was bei der Implementierung rechenintensiver IoT-Schnittstellen und komplexer Energiemanagement-Algorithmen von großem Vorteil ist. Die native Integration des KNX-IP-Routers direkt in das Basismodul eliminiert zudem die Notwendigkeit externer Gateway-Hardware, was den Verkabelungsaufwand und den Platzbedarf auf der Hutschiene im Vergleich zu Systemen mit modular angereihten Buskopplern messbar reduziert.

Herausgegeben von Maria Brueva, Induportals-Redakteurin – angepasst durch KI.

www.phoenixcontact.com
